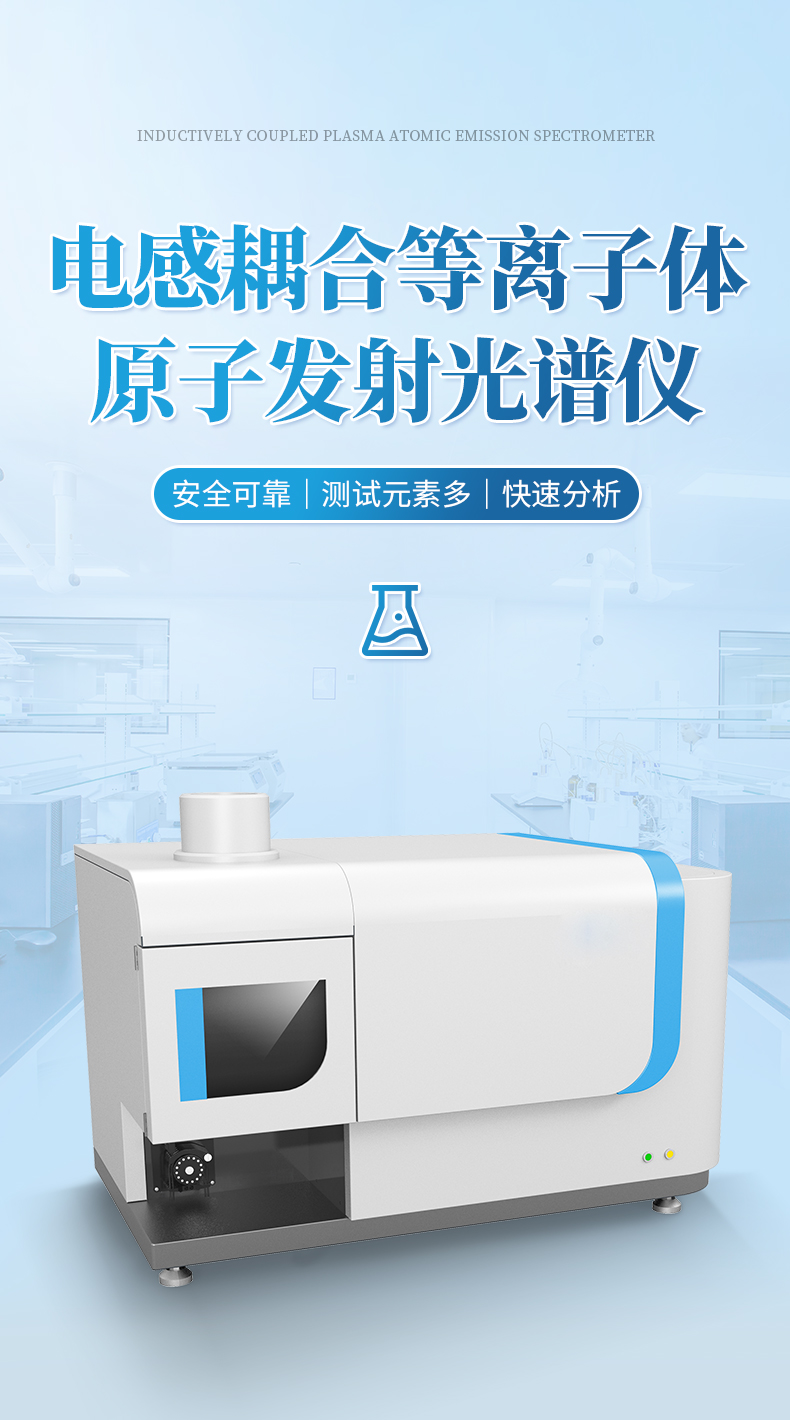

ICP光譜儀

產品介紹：

 電感耦合等離子體發射光譜儀作為專業型實驗室分析儀器，是山東優云譜光電科技有限公司開發的全新一代產品，具有測試元素多，最多可測70余種元素，測試速度快，檢出限低等眾多特點。主要應用于稀土工業、硅工業、石油化工、礦石分析、金屬冶煉、地質研究、藥品安全、實驗研究、環境檢測等領域。

 電感耦合等離子體發射光譜儀是以高靈敏度光電倍增管為檢測器的微量元素成分分析測試儀，測試近70余種元素，擁有固態射頻發生器、自動調諧匹配技術；配置專用循環冷卻水系統、氬氣導管、冷卻水管、高靈敏度進樣系統(高效霧化器加雙筒型霧化室)。

儀器特點：

1、測試元素多，最多可測 70 余種元素。

2、多元素同時測試，一次進樣所有元素同時測試。

3、分析速度快，每分鐘約 5 個元素，最快測試速度可到每分鐘 10 個元素。

4、檢出限低，絕大多數元素可達 ppb 級。

5、線性范圍寬，可達 5-6 個數量級，可以實現高低含量同時測試，無需更換標 準曲線。

6、化學干擾少，測試結果更加精準。

性能特點：

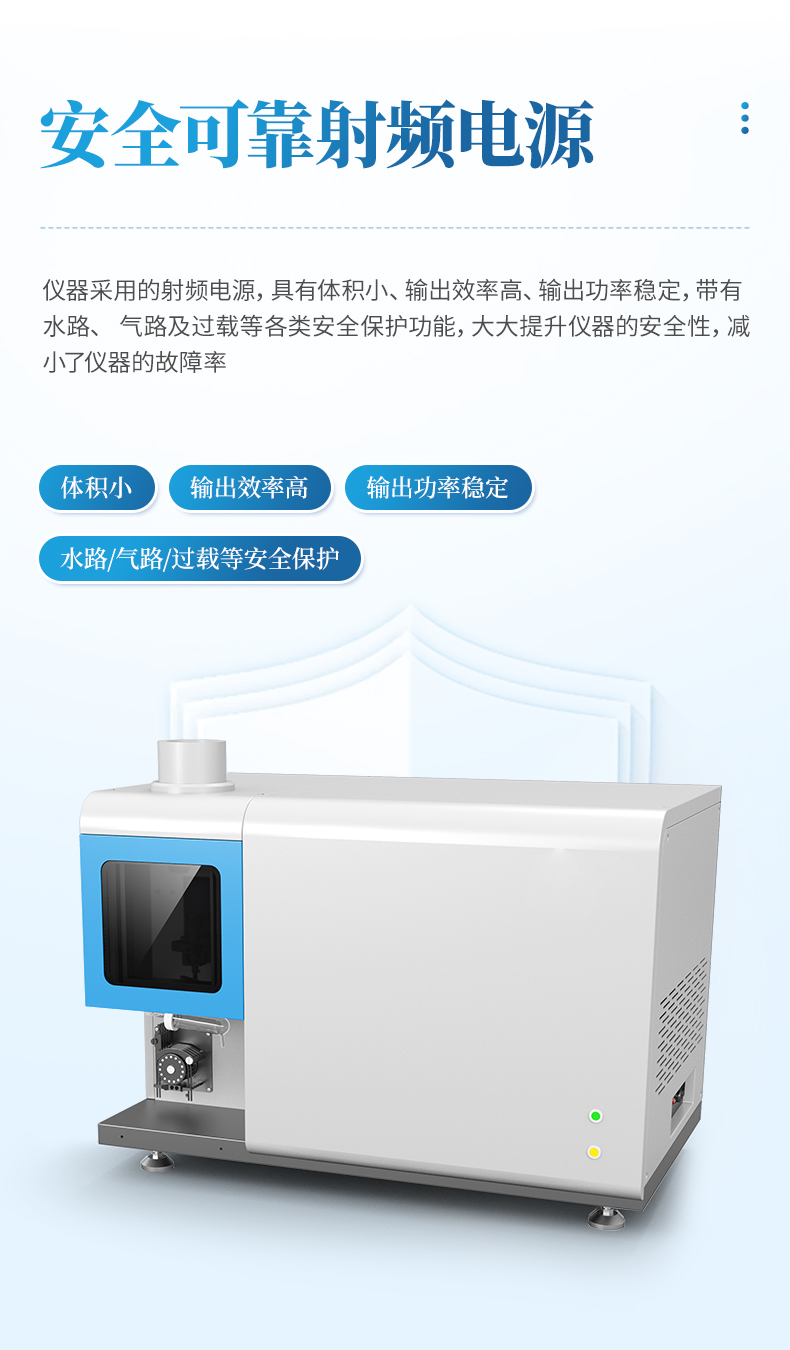

1、安全可靠的固態射頻電源：儀器采用的射頻電源，具有體積小、輸出效率高、輸出功率穩定，帶有水路、 氣路及過載等各類安全保護功能，大大提升儀器的安全性，減小了儀器的故障率。

2、儀器自動化程度高:儀器的自動化程度極高，除了電源開關外，所有操作均由軟件完成。智能化的軟件，可實時可對各項操作進行實時反饋及信息提示。

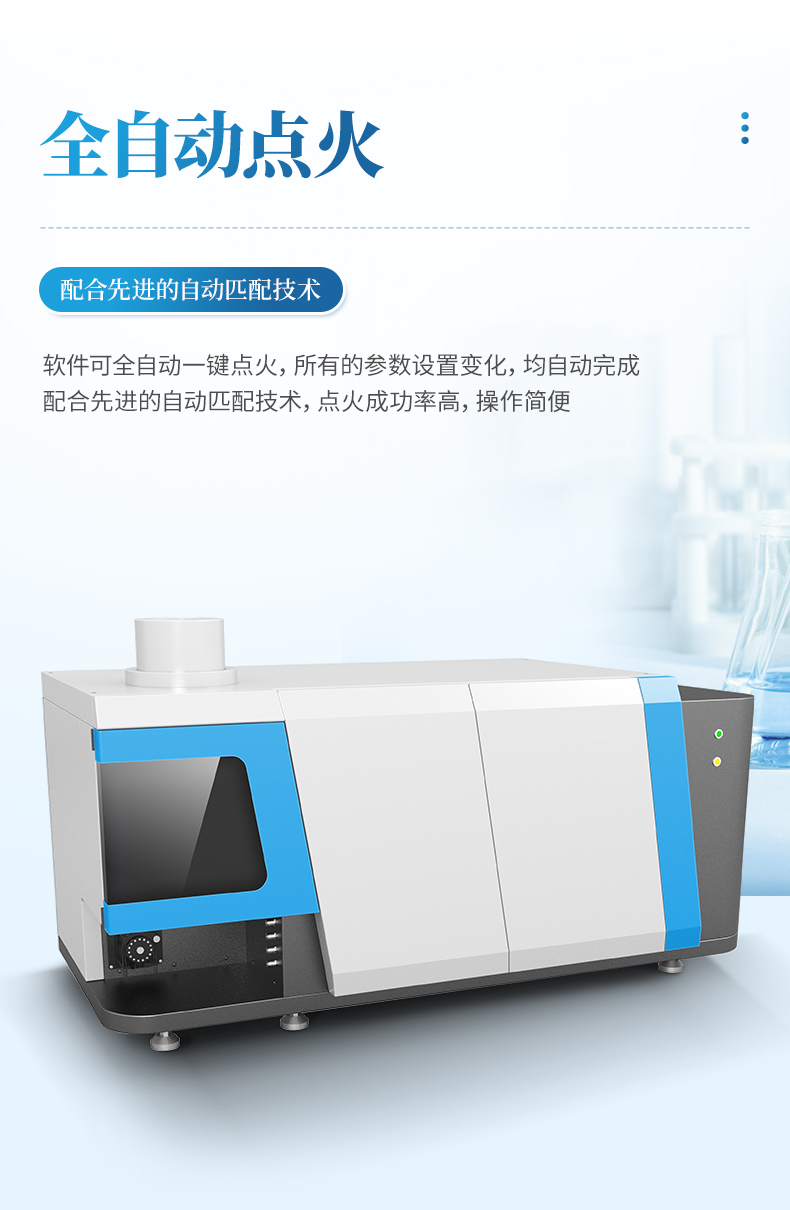

3、全自動點火及匹配技術：軟件可全自動一鍵點火，所有的參數設置變化，均自動完成。配合先進的自 動匹配技術，點火成功率高，操作簡便。

4、智能化的火焰監視功能：儀器配置了靈敏度極高的光纖傳感器，可在儀器工作狀態下，實時監測火焰

的工作情況，如遇異常熄火情況，可自動關閉儀器。

5、高精度的氣流控制系統 ：儀器工作中的等離子氣、輔助氣、載氣全部采用高精度的質量流量控制器 （MFC）來控制，具有流量連續可調、輸出氣流的精度高，保證了測試數據的準確性。

6、蠕動泵進樣裝置： 儀器配置了五通道十六滾軸的高精度蠕動泵，可同時保證進樣的精度和防止 積液，蠕動泵的轉速連續可調，滿足客戶的多種測試要求。

7、超高分辨率的光路系統： 儀器配置了超高分辨率的 4320 刻線的進口光柵，配合獨有的光路調節專利 技術，把普通儀器的分辨率約 0.008nm 降低至 0.005nm 以內，超高的分辨率保證 了測試元素之間沒有相互干擾。

8、精度極高的恒溫系統： 儀器整體光路采用精密恒溫系統保護，溫度的控制可根據客戶實驗室實際環境溫度實時設定，無需長時間不間斷的開可調，控溫精度≤±0.1℃，精密的恒溫系統保證了光路的穩定性，測試數據更穩定。

9、靈敏度極高的檢測器： 儀器配置了高靈敏度進口光電倍增管（PMT）作為檢測器，可針對不同的待測元素自動設置最佳的測試參數，以達到最佳的檢測狀態，給出最準確的測試結果。無需制冷，無需吹掃，使用壽命長。

10、超低的使用成本：儀器非工作狀態下儀器電源、冷卻水箱、氣體全部關閉，不產生任何費用，儀器工作即開即用，無需長時間的光路預熱。使用氬氣純度為 99.99 %即可，無需 99.999 %的高純氬，成本節約至少三分之一。

11、觀測位置自動調節： 儀器采用二維的移動平臺設計，可通過軟件實時調節炬管的位置，通過反饋

的信號值找到最佳的觀測位置，以獲取最強的靈敏度，得出最佳的測試效果。

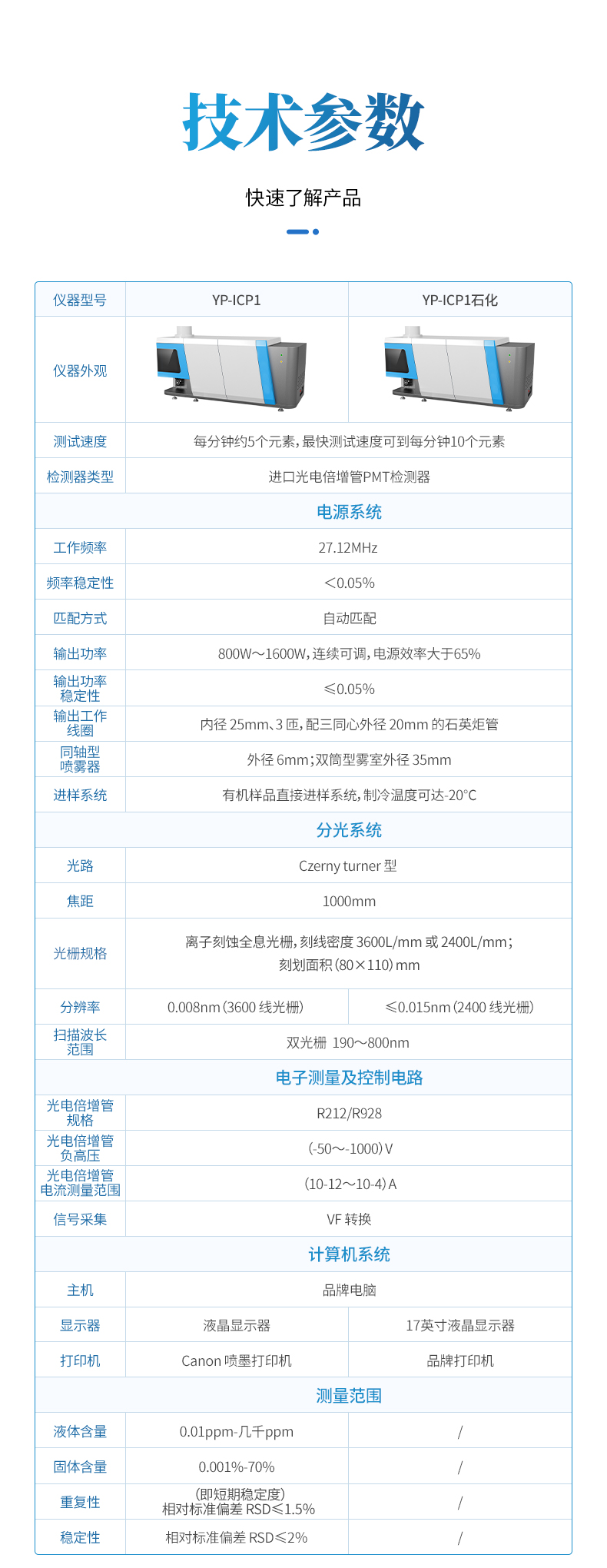

技術參數：

1、電源系統

工作頻率：    27.12MHz

頻率穩定性：<0.05％

匹配方式：    自動匹配

輸出功率：    800W ～1600W，連續可調，電源效率大于 65%

輸出功率穩定性：≤0.05％

輸出工作線圈內徑 25mm、3 匝，配三同心外徑 20mm 的石英炬管

同軸型噴霧器外徑 6mm；雙筒型霧室外徑 35mm

2、分光系統

光路：Czerny turner 型

焦距：1000mm

光柵規格：離子刻蝕全息光柵，刻線密度 3600L/mm 或 2400L/mm；刻劃面積（80 ×110）mm

分辨率：0.008nm（3600 線光柵）

掃描波長范圍：3600 線光柵：(190～500) nm

3、檢測系統

光電倍增管規格：R212/R928光電倍增管負高壓：（-50～-1000）V

光電倍增管電流測量范圍：（10-12～10-4）A

信號采集：VF 轉換

4、計算機系統

主機：品牌電腦

顯示器：液晶顯示器

打印機：Canon 噴墨打印機

5、整機技術指標

掃描波長范圍：190nm～500nm（3600L/mm 光柵）

6、測量范圍

a.液體含量：0.01ppm-幾千 ppm

b.固體含量：0.001%------70%

重復性：（即短期穩定度）相對標準偏差 RSD≤1.5％

穩定性：相對標準偏差 RSD≤2％

測試速度：5-10元素/每分鐘
