旋轉(zhuǎn)粘度計在聚合丙烯酸鈉粘度檢測中的規(guī)范操作與應(yīng)用分析

聚合丙烯酸鈉作為一種常用的高分子聚合物，其粘度特性是衡量產(chǎn)品性能的核心指標(biāo)，直接影響其在日化、水處理、涂料等領(lǐng)域的應(yīng)用效果。旋轉(zhuǎn)粘度計憑借操作便捷、測試精度高、適配性強的特點，成為聚合物液體粘度檢測的主流儀器。

本文以淡黃色液體狀聚合丙烯酸鈉為測試樣品，結(jié)合實際粘度 / 流變特性測試數(shù)據(jù)，系統(tǒng)闡述旋轉(zhuǎn)粘度計在該樣品粘度測試中的專業(yè)應(yīng)用方法、操作要點及數(shù)據(jù)處理原則，為同類高分子聚合物的粘度檢測提供標(biāo)準(zhǔn)化參考。

一、測試儀器與樣品準(zhǔn)備

（一）核心儀器

本次測試選用旋轉(zhuǎn)粘度計，搭配1# 轉(zhuǎn)子；該轉(zhuǎn)子適配中低粘度液體的測試需求，與聚合丙烯酸鈉的粘度特性高度匹配，可保證測試過程中轉(zhuǎn)矩處于有效線性區(qū)間。

（二）測試樣品

聚合丙烯酸鈉（淡黃色液體），樣品無分層、無明顯雜質(zhì)，測試前保持樣品均一性，避免因樣品不均勻?qū)е聹y試偏差。

（三）輔助要求

測試環(huán)境需保證溫度相對穩(wěn)定，必要時配備恒溫浴槽，實現(xiàn)測試溫度的精準(zhǔn)控制；測試前需對旋轉(zhuǎn)粘度計進行校準(zhǔn)，確保儀器精度，轉(zhuǎn)子、轉(zhuǎn)軸等部件無磨損、無粘黏雜質(zhì)。

二、測試參數(shù)標(biāo)準(zhǔn)化設(shè)置

合聚合丙烯酸鈉的液體特性，通過旋轉(zhuǎn)粘度計完成以下參數(shù)的精準(zhǔn)設(shè)置，參數(shù)設(shè)置需兼顧測試效率與數(shù)據(jù)準(zhǔn)確性，具體設(shè)置要求結(jié)合實際測試需求調(diào)整，本次測試參數(shù)設(shè)置如下：

1. 轉(zhuǎn)子選擇：1# 轉(zhuǎn)子，適配中低粘度的聚合丙烯酸鈉液體，避免因轉(zhuǎn)子型號不匹配導(dǎo)致轉(zhuǎn)矩超出有效范圍；

2. 轉(zhuǎn)速區(qū)間：15.00~35.00 RPM，采用梯度轉(zhuǎn)速測試，設(shè)置多組梯度轉(zhuǎn)速（15.0、17.2、19.4、21.6、23.8、26.1、28.3、30.5、32.7 RPM），兼顧低速與中速測試，避免轉(zhuǎn)速過高引發(fā)液體紊流；

3 停轉(zhuǎn)間隔：0 S，針對聚合丙烯酸鈉的流體特性，取消停轉(zhuǎn)間隔，實現(xiàn)連續(xù)梯度轉(zhuǎn)速測試，提升測試效率；

4. 穩(wěn)定時間：實時記錄每組轉(zhuǎn)速下的樣品穩(wěn)定時間，待樣品流場穩(wěn)定后采集數(shù)據(jù)，保證測試數(shù)據(jù)的有效性；

5. 測試溫度：目標(biāo)控制在 25℃±0.1℃，為粘度測試的常規(guī)標(biāo)準(zhǔn)溫度，減少溫度對聚合物粘度的影響。

三、旋轉(zhuǎn)粘度計實操步驟

（一）樣品預(yù)處理

將聚合丙烯酸鈉淡黃色液體充分?jǐn)嚢杈鶆颍コ龢悠分械臍馀荩S后將樣品置于測試容器中，將測試容器放置在恒溫環(huán)境中預(yù)熱，使樣品溫度趨近于 25℃，避免測試過程中溫度大幅波動。

（二）儀器調(diào)試與安裝

1. 開啟旋轉(zhuǎn)粘度計，完成儀器自檢，確認(rèn)儀器各項指標(biāo)正常；

2. 安裝 1# 轉(zhuǎn)子，保證轉(zhuǎn)子安裝牢固、同軸度達標(biāo)，避免轉(zhuǎn)子晃動導(dǎo)致的測試誤差；

3. 將安裝好轉(zhuǎn)子的粘度計探頭緩慢浸入樣品中，確保轉(zhuǎn)子完全被樣品包裹，且探頭不觸碰測試容器壁與底部，減少容器邊界效應(yīng)對測試的影響。

（三）正式測試操作

1. 按照預(yù)設(shè)參數(shù)設(shè)置轉(zhuǎn)速區(qū)間與梯度，啟動測試程序，儀器自動切換梯度轉(zhuǎn)速，停轉(zhuǎn)間隔設(shè)為 0 S，實現(xiàn)連續(xù)測試；

2. 每組梯度轉(zhuǎn)速下，等待樣品流場穩(wěn)定，記錄穩(wěn)定時間，待數(shù)據(jù)無明顯波動后，采集該轉(zhuǎn)速下的剪切速率、粘度、剪切應(yīng)力、轉(zhuǎn)矩、溫度等核心數(shù)據(jù)；

3. 測試過程中實時監(jiān)控溫度變化，記錄每一個測試時間節(jié)點的溫度與粘度值，確保溫度偏差控制在允許范圍內(nèi)；

4. 本次測試從 2026-02-10 09:15:50 開始，至 2026-02-10 09:20:21 結(jié)束，完成 15.0~32.7 RPM 全梯度轉(zhuǎn)速的測試后，停止儀器運行，清理轉(zhuǎn)子與測試容器。

（四）數(shù)據(jù)采集要求

測試過程中需實現(xiàn)雙維度數(shù)據(jù)采集：一是轉(zhuǎn)速 - 測試數(shù)據(jù)，記錄每組轉(zhuǎn)速對應(yīng)的剪切速率、粘度、剪切應(yīng)力、穩(wěn)定時間；二是時間 - 測試數(shù)據(jù)，記錄不同時間節(jié)點的轉(zhuǎn)速、轉(zhuǎn)矩、溫度、粘度值。采集的數(shù)據(jù)需實時記錄，保證數(shù)據(jù)的完整性與可追溯性，本次測試共采集 104 組時間 - 測試數(shù)據(jù)、10 組核心轉(zhuǎn)速 - 測試數(shù)據(jù)。

四、測試數(shù)據(jù)處理與分析

（一）基礎(chǔ)數(shù)據(jù)統(tǒng)計

完成測試后，對采集的原始數(shù)據(jù)進行篩選，剔除異常值，隨后進行基礎(chǔ)統(tǒng)計分析，計算核心指標(biāo)：平均溫度、平均粘度、最低粘度、最高粘度。

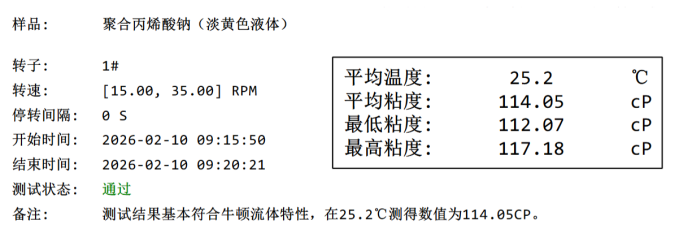

本次聚合丙烯酸鈉測試中，平均溫度 25.2℃，平均粘度 114.05 cP，最低粘度 112.07 cP，最高粘度 117.18 cP，粘度整體波動幅度小，數(shù)據(jù)有效性高。

（二）多維度數(shù)據(jù)驗證

1. 結(jié)合轉(zhuǎn)速 - 粘度 / 剪切應(yīng)力曲線分析樣品流變特性：以轉(zhuǎn)速為橫坐標(biāo)，粘度、剪切應(yīng)力為縱坐標(biāo)繪制曲線，觀察粘度隨轉(zhuǎn)速、剪切速率的變化規(guī)律。

本次測試中，剪切應(yīng)力隨轉(zhuǎn)速 / 剪切速率升高呈線性上升趨勢，粘度雖略有波動但無明顯變化，判定樣品基本符合牛頓流體特性；

轉(zhuǎn)速-粘度/剪切應(yīng)力曲線

2. 結(jié)合時間 - 粘度 / 溫度曲線驗證測試穩(wěn)定性：以測試時間為橫坐標(biāo)，粘度、溫度為縱坐標(biāo)繪制曲線，本次測試中溫度穩(wěn)定在 25.1~25.2℃，無明顯波動，粘度隨時間無顯著變化，證明測試過程無溫度干擾，數(shù)據(jù)結(jié)果可靠。

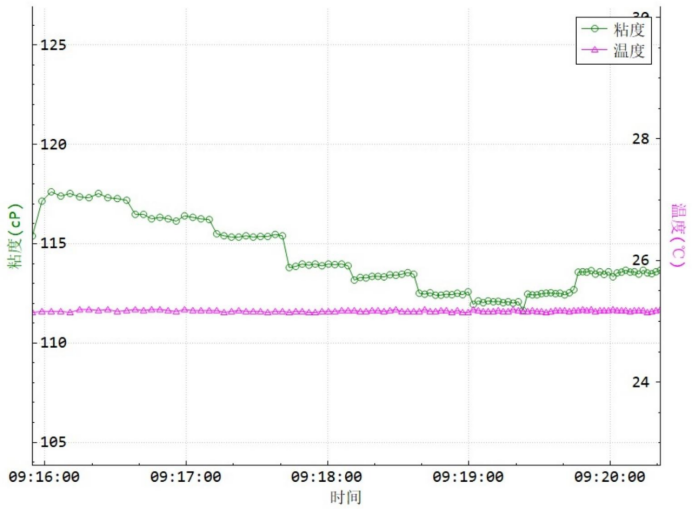

時間-粘度/溫度曲線

（三）單位換算與指標(biāo)規(guī)范

測試過程中需嚴(yán)格遵循粘度單位的換算原則：1cP=1mPa?s、1Pa?s=1000mPa?s、1P=100mPa?s，確保測試結(jié)果的單位標(biāo)注規(guī)范，本次測試結(jié)果以 cP 為單位，符合行業(yè)常規(guī)標(biāo)注要求。

五、旋轉(zhuǎn)粘度計應(yīng)用關(guān)鍵注意事項

結(jié)合聚合丙烯酸鈉的測試實踐與旋轉(zhuǎn)粘度計的儀器特性，為保證測試結(jié)果的準(zhǔn)確性與重復(fù)性，需嚴(yán)格遵守以下操作要點，同時兼顧高分子聚合物液體的測試特殊性：

1. 溫度精準(zhǔn)控制：粘度是溫度的函數(shù)，聚合丙烯酸鈉的粘度隨溫度升高而減小，測試時需將溫度控制在指定溫度 ±0.1℃，必要時配合恒溫浴槽，本次測試通過溫度精準(zhǔn)控制，實現(xiàn)了溫度偏差≤0.1℃的要求；

2. 轉(zhuǎn)矩與轉(zhuǎn)子 / 轉(zhuǎn)速適配：游絲存在線性區(qū)，需保證測試時轉(zhuǎn)矩百分比在 20%~80% 之間，本次聚合丙烯酸鈉測試中，轉(zhuǎn)矩百分比為 33.04%~70.96%，處于有效線性區(qū)；同時需根據(jù)樣品粘度選擇適配轉(zhuǎn)子與轉(zhuǎn)速，中低粘度的聚合丙烯酸鈉選用 1# 轉(zhuǎn)子 + 15~35 RPM 轉(zhuǎn)速區(qū)間，適配性良好；

3. 避免轉(zhuǎn)速過高引發(fā)紊流：轉(zhuǎn)速設(shè)置過高會導(dǎo)致液體產(chǎn)生紊流，造成粘度測量偏差，因此在相同轉(zhuǎn)矩下，優(yōu)先設(shè)置低速測試，本次采用 15 RPM 為起始轉(zhuǎn)速的梯度設(shè)置，有效避免了紊流現(xiàn)象；

4. 區(qū)分牛頓 / 非牛頓流體測試邏輯：懸濁液、乳濁液及部分高聚物為非牛頓液體，其粘度隨剪切速率變化而變化，不同轉(zhuǎn)速下測試結(jié)果偏差屬正常情況；若為牛頓流體（如本次聚合丙烯酸鈉），則粘度應(yīng)隨轉(zhuǎn)速 / 剪切速率無明顯變化，需根據(jù)流體特性判斷測試結(jié)果的合理性；

5. 樣品均一性保證：測試前需充分?jǐn)嚢杈酆媳┧徕c液體，去除氣泡，避免樣品分層、雜質(zhì)粘黏轉(zhuǎn)子，否則會導(dǎo)致粘度數(shù)據(jù)大幅波動；

6. 穩(wěn)定時間的合理等待：每組梯度轉(zhuǎn)速下，需等待樣品流場穩(wěn)定后再采集數(shù)據(jù)，穩(wěn)定時間隨轉(zhuǎn)速升高可適當(dāng)縮短（本次測試穩(wěn)定時間從 43S 逐步縮短至 18S），避免因流場未穩(wěn)定采集到虛假數(shù)據(jù)。

六、結(jié)語

旋轉(zhuǎn)粘度計在聚合丙烯酸鈉粘度測試中具有操作便捷、數(shù)據(jù)精準(zhǔn)、適配性強的優(yōu)勢，其核心應(yīng)用要點在于根據(jù)樣品粘度特性完成轉(zhuǎn)子與轉(zhuǎn)速的標(biāo)準(zhǔn)化適配、實現(xiàn)測試溫度的精準(zhǔn)控制、遵循規(guī)范的操作與數(shù)據(jù)處理流程。

本次以淡黃色液體狀聚合丙烯酸鈉為樣品的測試實踐中，通過選用 1# 轉(zhuǎn)子、設(shè)置 15~35 RPM 梯度轉(zhuǎn)速、控制溫度 25.2℃±0.1℃，成功測得樣品平均粘度 114.05 cP，并判定其基本符合牛頓流體特性，測試結(jié)果可靠、重復(fù)性高。

本應(yīng)用方法可推廣至同類水溶性高分子聚合物液體的粘度測試中，在實際應(yīng)用中，需根據(jù)不同聚合物的粘度特性、流體類型調(diào)整轉(zhuǎn)子、轉(zhuǎn)速等核心參數(shù)，嚴(yán)格遵守操作規(guī)范與注意事項，才能保證旋轉(zhuǎn)粘度計的測試精度，為聚合丙烯酸鈉及同類產(chǎn)品的性能評價提供科學(xué)、準(zhǔn)確的粘度指標(biāo)依據(jù)。

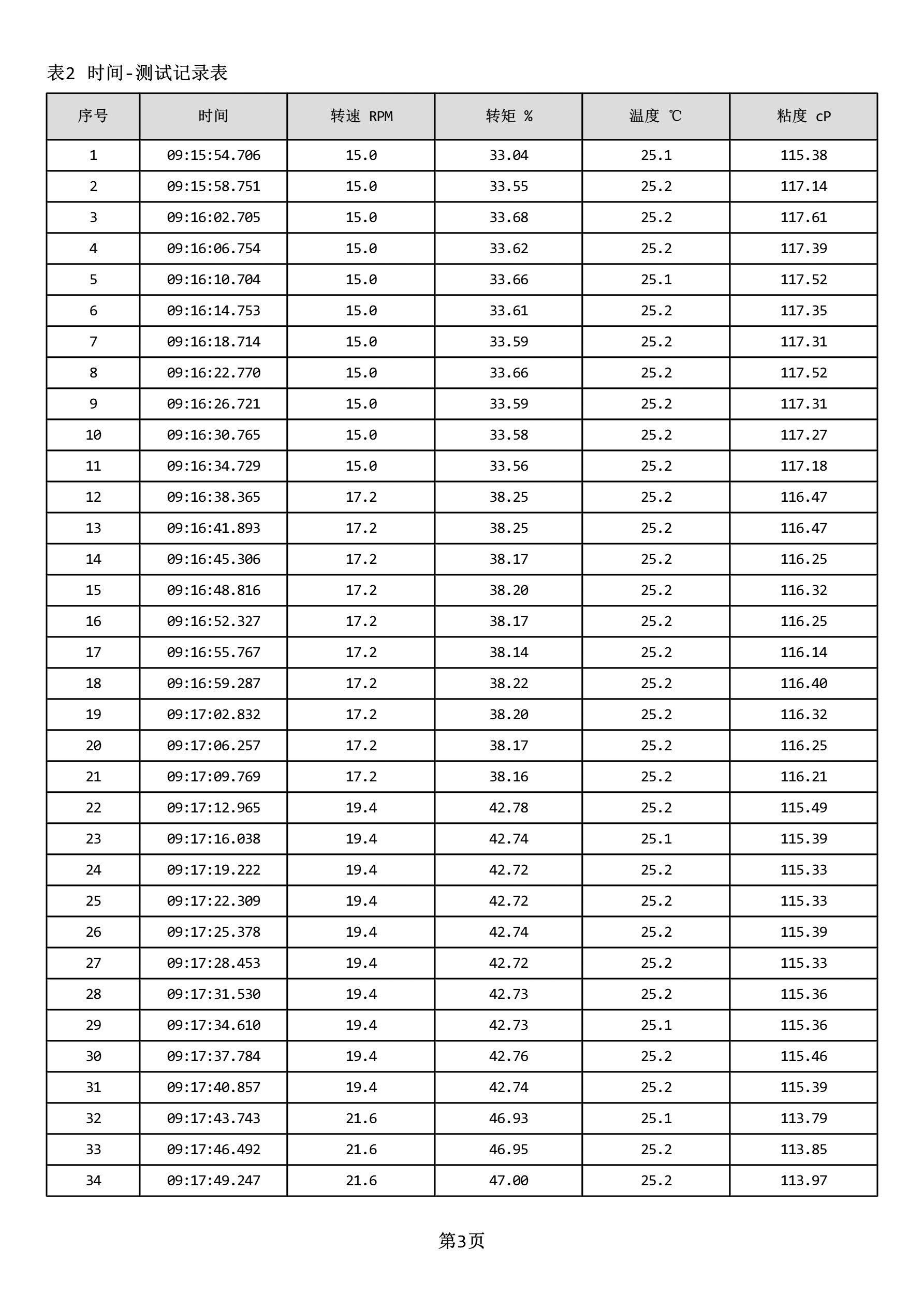

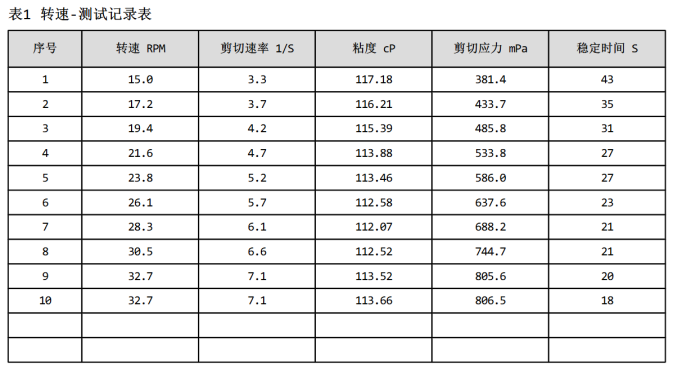

附錄：本次實測原始數(shù)據(jù)摘要（完整104組可索取）
